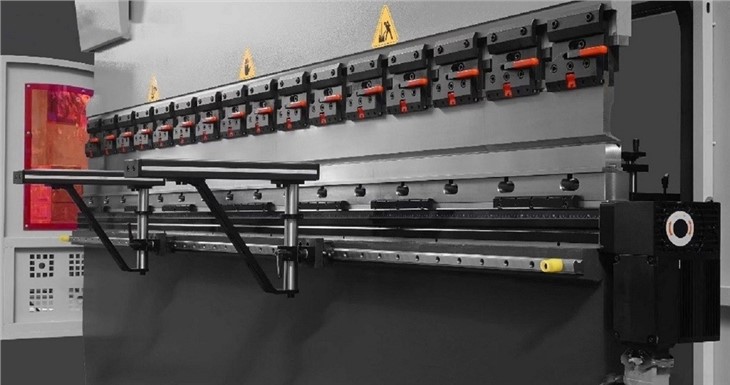

CNC liekšanas mašīna
Produktu apraksts
Liekšanas mašīnas parasti izmanto dažādās nozarēs un lietojumos, piemēram:
1. Metālapstrādes nozare: to parasti izmanto metāla lokšņu un plākšņu locīšanai, lai izveidotu dažādas formas un dizainus. To plaši izmanto automobiļu un kosmosa komponentu, būvmateriālu un sadzīves tehnikas ražošanas procesos.
2. Celtniecības nozare: lieces mašīnas plaši izmanto stieņu un stieņu liekšanai betona konstrukciju, piemēram, tiltu, ēku un dambju, stiprināšanai.
3. HVAC nozare: to izmanto cauruļu un cauruļu liekšanai apkures, ventilācijas un gaisa kondicionēšanas sistēmu ražošanai.
4. Elektroinstalācijas rūpniecība: liekšanas mašīnas izmanto cauruļvadu cauruļu un metāla vadu liekšanai, lai izveidotu dažādas formas un izmērus, kas nepieciešami elektroinstalācijām.
5. Stikla rūpniecība: liekšanas mašīnas izmanto stikla lokšņu liekšanai un veidošanai dažādu stikla izstrādājumu, piemēram, automobiļu vējstiklu, spoguļu un stikla durvju ražošanai.
Rezumējot, liekšanas mašīnas tiek izmantotas dažādās nozarēs, kur metāls, stikls vai citi materiāli ir jāsaliek dažādiem lietojumiem.
Mašīnas konfigurācija:
- Y1-Y2-XRV piecu asu CNC
- Aprīkots ar īpašu CNC sistēmu DA53T liekšanas iekārtai no DELEM, Nīderlandes
- Aprīkots ar vācu BOSCH-REXROTH augstas veiktspējas proporcionālo servo hidraulisko sistēmu
- Konfigurējiet SPĀNIJAS FAGORcompany režģa lineālu
- Konfigurējiet SUNNY, ASVuzņēmuma eļļas sūkni
- Mehāniskais uz leju vērsts bloka novirzes kompensācijas darbgalds, ko kontrolē DNC sistēma
- Aizmugurējais mērītājs ir aprīkots ar augstas veiktspējas servomotoru un lodveida skrūvi
- Standarta veidņu komplekts
| Nē | Konfigurācija | Skaitliskā vērtība | vienība | Piezīme | |
| 1 | Nominālais spiediens | 1350 | KN | ||
| 2 | Salokāmas plāksnes platums | 3200 | mm | ||
| 3 | Slaida gājiens | 200 | mm | ||
| 4 | Maksimālais atvēršanas augstums | 420 | mm | ||
| 5 | Kolonnu atstarpes | 2700 | mm | ||
| 6 | rīkles dziļums | 400 | mm | ||
| 7 | Ātri samaziniet ātrumu | 160 | mm/s | ||
| 8 | Atgriešanās ātrums | 130 | mm/s | ||
| 9 | Darba ātrums | 10 | mm/s | ||
| 10 | Galvenā motora jauda | 11 | Kw | servo motors | |
| 11 | CNC sistēma | DA53T | Nīderlande | ||
| 12 | Aizmugurējā aiztura gājiens pa X ass | 500 | mm | ||
| 13 | Vadības asu skaits | 4 plus 1Asis (Y1 ,Y2 ,X ,R plus V) | |||
| 14 | Darbgaldu precizitāte | Slīdņa atkārtojuma precizitāte | Mazāks par vai vienāds ar ±0.01 | mm | |
| 15 | Slaidu pozicionēšanas precizitāte | Mazāks vai vienāds ar ±0.02 | mm | ||
| 16 | Sagataves taisnums | 0.3 / m | mm | ||
| 17 | Liekšanas leņķa kļūda | <±30 | ′ | ||
| 18 | Rastra mēroga izšķirtspēja | 0.005 | mm | ||
| 19 | Aizmugures stiprinājuma materiāls | X ass pārvietošanās | 500 | mm | |
| 20 | X ass ātrums | 200 | mm/s | ||
| 21 | pozicionēšanas precizitāte | ±0.05 | mm | ||
| 22 | Atkārtota pozicionēšanas precizitāte | ±0.015 | mm | ||
| 23 | Mašīnas svars | 10 T | T | ||
| 24 | Mašīnu diametri | L 3500 / W 1580 /H 2500 | mm | ||
Produkta detaļas displejs:
Galvenos eļļas cilindrus abās pusēs sinhroni kontrolē no Vācijas importētais elektrohidrauliskais servo vārsts un FAGOR režģa lineāls Spānijā, atgriezeniskā saite ir precīza, un slīdnis darbojas precīzi, lai nodrošinātu lieces precizitāti un atkārtotu pozicionēšanas precizitāti. slīdni ir augsti.
V-ass kompensācija. Atrisiniet slīdņa deformācijas ietekmi lieces procesā uz sagataves kvalitāti. Kompensācijas apmēru automātiski kontrolē ciparu vadības sistēma.
X-ass aizmugures stiprinājuma rāmis sastāv no kreisās un labās puses vadotnes sēdekļiem, sijām, regulēšanas sēdekļiem, balstiem, regulējamiem balstiem, sēdekļu plāksnēm, regulēšanas sēdekļiem, regulēšanas skrūvēm, fiksatoriem un citām detaļām. X-ass kustības vadība tiek realizēta, izmantojot X-ass servomotoru.
R-ass aizmugurējais aizbāznis sastāv no vadošās sliedes sēdekļa, R-ass motora un reduktora, un tas virza šķērssiju pa lineāro vadotni, virzoties uz augšu un uz leju. R-ass kustības vadību realizē R-ass servomotors.
Izmēra un spiediena maiņa, pārraudzības signāla atgriezeniskā saite vadītājam ātrai apstrādei un korekcijai, kas vispirms ir slēgta cikla nepārplūde
Ievadiet kontroles metodi. Priekšrocības ir enerģijas taupīšana, zema eļļas temperatūra, vides aizsardzība un augsta efektivitāte.
