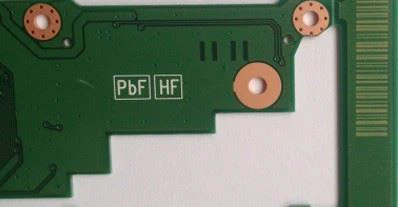

PCB Depaneling Laser Marķējums

Mums visiem apkārt ir dažādas tehnoloģijas dienu un nakti, un mēs vēlamies būt jūsu go-to ražotājs jaunāko tehnoloģiju ražošanā.

Padomājiet par visām ierīcēm, kuras mēs izmantojam vienā dienā: mūsu tālruņi, mūsu televizori, datori, pie kā mēs strādājam; sistēmas mūsu automašīnām, kas izvieto drošības spilvenus vai medicīnas sastāvdaļas, kas glāb dzīvības. Visas šīs tehnoloģijas ir viena kopīga lieta - tie visi ir iespiedshēmas plates (PCB) paslēptas kaut kur iekšpusē dizainu.

PCB depaneling PCB depaneling

Kas ir PCB depaneling?

PCB depaneling ir process, noņemot daudzas mazākas, atsevišķas dēļi no lielāka paneļa ražošanas laikā.

Izmantotais lāzera process notur smalkas sastāvdaļas, lodētus savienojumus un trauslus substrātus no jebkāda mehāniska stresa. Sakarā ar minimālu telpu starp dēļiem, ir lielāka vērtība uz paneli. Turklāt sastāvdaļas var novietot blakus viens otram, lai samazinātu nevajadzīgu beztaras un svaru.

PCB parasti ražo lielos paneļos ar vairākiem plātnēm, bet tos var ražot arī kā atsevišķas vienības. Depaneling process var būt pilnīgi automātiska, pusautomātiskā, vai manuālu. Tas rada zemāku caurlaidspēju, kā arī likvidējot papildu izmaksas instrumentu un atkritumu izvešanas, kas saistītas ar mehāniskās metodes.

Kāpēc PCB ir svarīgi?

Bez PCB jaunākie elektroniskie dizainparausumi nebūtu bijuši iespējami. Šie tehnoloģiju atbalsta brīnumi un savienot visus elektroniskos komponentus, kas nepieciešami, lai burvju notikt iekšpusē ierīci vai mašīnu.

Miniatūrs dizains dažādām ierīcēm, kas prasa iespiedshēmas plates ir stumšanas robežas elektrisko veiktspēju.

Turpinot avansus integrālās shēmas (IC) izgatavošanas laikā, ierīču savienojuma skaits un blīvums turpina pieaugt.

Lai turpinātu atbalstu PCB ražošanas apjoma palielināšanā, vienlaikus saglabājot nelielu izmēru, tika radīta depanelinga.
